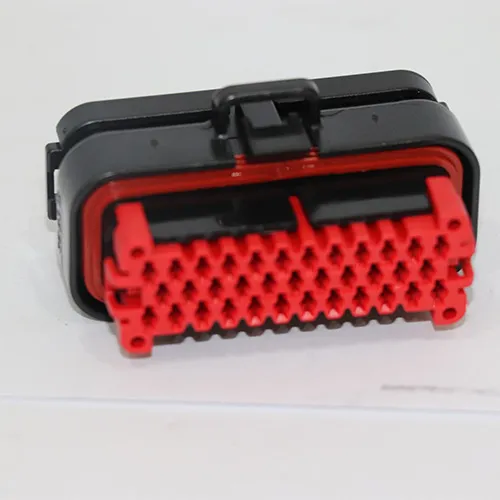

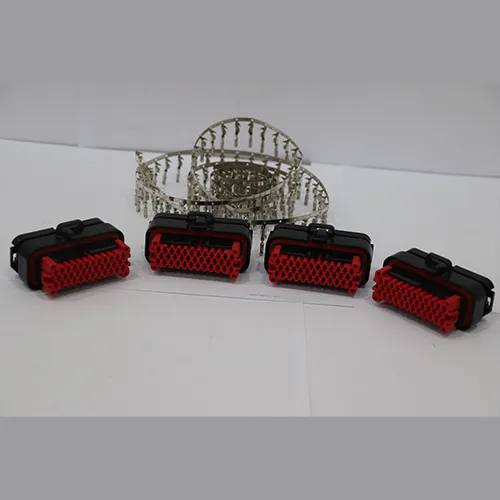

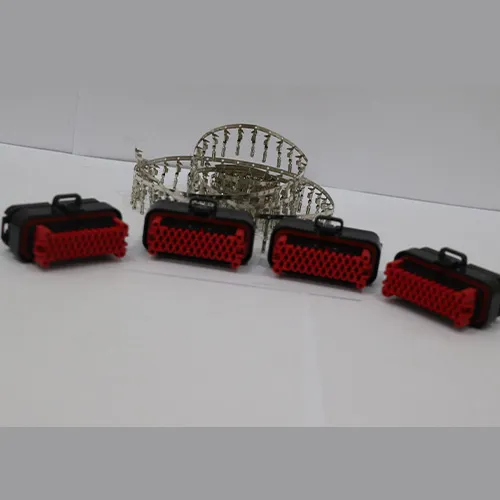

سوکت برد

توضیحات

سوکت برد

سوکت برد یا به‌اصطلاح رایج Socket Board Connector، یکی از مهم‌ترین اجزای اتصال‌دهنده در طراحی و پیاده‌سازی مدارات الکترونیکی است.

این قطعه کوچک و به ظاهر ساده، نقش حیاتی در برقراری ارتباط الکتریکی بین اجزا، ماژول‌ها و بردهای مختلف ایفا می‌کند. سوکت بردها باعث

می‌شوند تا قطعات بدون نیاز به لحیم‌کاری مستقیم ، به راحتی به مدار متصل یا از آن جدا شوند و در نتیجه سرویس ، ارتقا یا تعویض قطعات به

ساده‌ترین شکل انجام شود.

کاربردهای گسترده سوکت برد

امروزه در هر جایی که پای بردهای الکترونیکی به میان می‌آید، ردپای سوکت برد هم دیده می‌شود. این سوکت‌ها در تجهیزات و صنایع مختلف

کاربرد دارند:

مدارات کنترلی صنعتی:

جهت اتصال ماژول‌های کنترلی یا سنسورها به PLC و بردهای واسط.

الکترونیک مصرفی:

در تلویزیون‌ها، گیرنده‌های دیجیتال، مادربورد کامپیوتر و لپ‌تاپ، که ماژولهایی مانند RAM، CPU یا کارت‌های گرافیک روی سوکت نصب میشوند.

طراحی و توسعه (R&D):

سوکت برد ها در فرآیند پروتوتایپینگ (نمونه‌سازی اولیه) کمک می‌کنند تا طراح بدون نیاز به لحیم دائم، به‌ راحتی قطعات را تعویض و تست کند.

خودروهای هوشمند و ECU:

برای ماژول‌های دیاگ یا سنسورهای خودرو که نیاز به اتصال موقت و ایمن دارند.

مزایای استفاده از سوکت برد در مقایسه با لحیم مستقیم

سرعت و سهولت در مونتاژ:

یکی از بزرگ‌ترین مزیت‌های سوکت برد این است که قطعات را می‌توان خیلی سریع و بدون مهارت تخصصی لحیم‌کاری، به مدار متصل یا از آن

جدا کرد. این موضوع در خطوط تولید انبوه که نیاز به اسمبل سریع دارند بسیار اهمیت دارد.

امکان تعویض و تعمیر آسان:

اگر قطعه‌ای دچار مشکل شود، به‌ راحتی از  سوکت جدا می‌شود و بدون آسیب به برد اصلی، جایگزین می‌شود. این باعث کاهش هزینه‌های

تعمیر و نگهداری می‌شود.

کاهش حرارت وارده به قطعه:

لحیم‌کاری ممکن است به برخی قطعات حساس حرارتی آسیب بزند. با استفاده از سوکت، این مشکل کاملاً برطرف می‌شود.

جلوگیری از آسیب به مسیرهای PCB:

جدا کردن قطعات لحیم‌شده می‌تواند به ترکیدن پدهای مسی برد منجر شود. استفاده از سوکت این ریسک را به صفر می‌رساند.

انواع متداول سوکت برد

سوکت بردها بسته به کاربرد و نوع اتصال انواع مختلفی دارند که برخی از رایج‌ترین آنها عبارتند از:

1.سوکت DIP (Dual Inline Package):

برای آی‌سی‌های دو ردیفه مثل میکروکنترلرهای سری ATmega.

2.سوکت ZIF (Zero Insertion Force):

که بدون نیاز به فشار زیاد، آی‌سی را در خود می‌گیرد و با یک اهرم قفل می‌شود. بسیار مناسب برای پروگرامرها.

3.سوکت PIN Header (نری و مادگی):

برای اتصال برد به برد یا برد به سیم.

4.سوکت FPC/FFC:

برای اتصال فلت‌کابل‌های بسیار باریک مخصوص نمایشگرها.

نکات مهم در انتخاب سوکت برد مناسب

گام پین (Pitch):

فاصله مرکز تا مرکز پین‌ها که معمولاً ۲.۵۴ میلی‌متر (برای DIP) یا ۱.۲۷ میلی‌متر (برای ICهای کوچک‌تر) است.

جنس پین‌ها:

پین‌های مسی با روکش نیکل یا طلا انتخاب بهتری هستند چون مقاومت پایین‌تر و خوردگی کمتری دارند.

تحمل جریان و ولتاژ:

برای کاربردهای صنعتی حتماً سوکتی انتخاب کنید که متناسب با جریان مصرفی باشد.

استاندارد مکانیکی:

تا مطمئن شوید سوکت به‌خوبی در برد می‌نشیند و پایداری مکانیکی دارد.

جمع‌بندی

سوکت برد ابزاری کلیدی در دنیای الکترونیک مدرن است که امکان پیاده‌سازی سریع، ایمن و منعطف پروژه‌ها را فراهم می‌کند. استفاده از

سوکت برد نه‌تنها زمان مونتاژ و تست را کاهش میدهد، بلکه طول عمر PCB و کیفیت کلی سیستم را هم بالاتر میبرد.امروزه کمتر طراحی

برد حرفه‌ای را می‌بینیم که بدون در نظر گرفتن سوکت برد انجام شده باشد.
